規范和標準
- GB/T3953-2009《電工圓銅線》
- GB/T3956-2008《電纜導體》
- GB/T4910-2009《鍍錫圓銅線》
- GB/T12970-2009《電工軟銅絞線》
應用范圍
- 海底電纜
- 汽車電子線導體
- 防雷接地水平地網

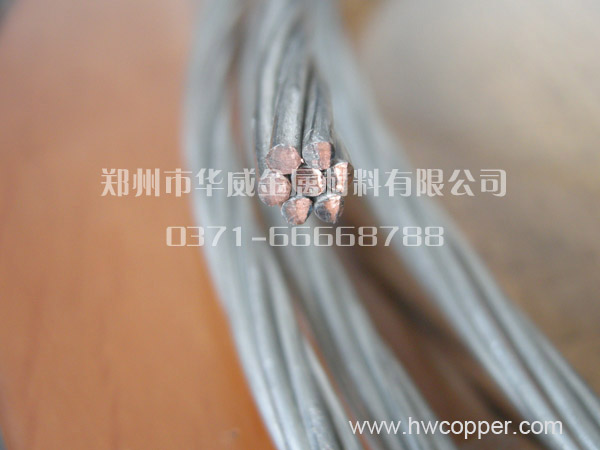

產品描述
- 鍍錫銅絞線耐腐蝕、耐熱、焊著性佳
- 外徑不超差，高導電性能，性能符合多個標準
詳細說明：
鍍錫銅絞線采用電解鍍錫工藝，生產中采用多股同時拉絲，拉絲過程采用連續退火工藝，多股絞合不跳絲、不背股，產品外觀均勻、光澤美觀，并具有耐蝕、耐熱及焊著性特佳等工業特性，導體緊壓嚴密，線束外徑不超差，高導電性能等，鍍錫銅絞線的各項性能均能達到DIN40500（德國工業標準）和ASTMB33（美國材料試驗協會）的要求。
鍍錫銅絞線的規格如線徑、鍍錫厚度、軟硬度等，均可依客戶之要求來指定。并保證其錫層的連續性、附著性、厚度的統一性以及線的光亮度
鍍錫銅絞線原料所使用的銅桿均采用美國南線35萬噸SCR-7000銅連鑄連軋生產線生產，單絲使用的是目前國內進的高速連拉連退銅拉絲工藝，銅絞線的加工全過程中實現了微電腦控制，單絲質量穩定可靠，且鍍錫銅絞線各項性能均達到或超過國家標準和歐盟電工標準。
TB/T 3111-2005技術參數
| 型號 | 載面積mm2 | 計算外徑mm | 結構 | 單絲直徑mm | 單絲 | 絞線(計算值) | |||||
| 標稱 | 計算 | 抗拉強度MPa不小于 | 伸長率％不小于 | 拉斷力Kn不小于 | 20℃直流電阻不小于Ω/km | 單位質量kg/km | |||||
| 絞前 | 絞后 | ||||||||||
| JTX | 16 | 5.10 | 1×7 | 1.70 | 1.14 | 143 | |||||
| JTX | 25 | 6.36 | 1×7 | 2.12 | 0.733 | 222 | |||||
| JTX | 35 | 7.50 | 1×7 | 2.50 | 0.527 | 309 | |||||
| JTX | 50 | 9.00 | 1×7 | 3.00 | 0.366 | 445 | |||||
| JTX | 70 | 65.81 | 10.5 | 1×19 | 2.10 | 439 | 417 | 0.7 | 27.45 | 0.275 | 599 |
| JTX | 95 | 93.27 | 12.5 | 1×19 | 2.50 | 435 | 413 | 0.8 | 38.54 | 0.194 | 849 |
| JTX | 120 | 116.99 | 14 | 1×19 | 2.80 | 432 | 410 | 0.9 | 48.01 | 0.155 | 1065 |
| JTX | 120 | 119.69 | 14.21 | 1×37 | 2.03 | 432 | 410 | 0.9 | 48.01 | 0.150 | 1092 |
| JTX | 150 | 148.07 | 15.8 | 1×19 | 3.15 | 428 | 407 | 1.0 | 60.21 | 0.122 | 1347 |
| JTX | 150 | 147.11 | 15.8 | 1×37 | 2.25 | 438 | 416 | 0.8 | 61.21 | 0.123 | 1342 |
| JTX | 185 | 17.50 | 1×37 | 2.50 | 0.0995 | 1650 | |||||
| JTX | 240 | 19.95 | 1×37 | 2.85 | 0.0766 | 2145 | |||||
| JTX | 300 | 22.05 | 1×37 | 3.15 | 0.0627 | 2620 | |||||
| JTX | 400 | 19.95 | 1×61 | 2.85 | 0.0465 | 3510 | |||||
PVC絕緣銅絞線
| 截面積mm2 | 股數及直徑 No./mm2 |
重量kg/m |
| 16 | 7/1.7 | 0.19 |
| 25 | 7/2.14 | 0.29 |
| 35 | 7/2.25 | 0.41 |
| 50 | 19/1.78 | 0.53 |
| 70 | 19/2.14 | 0.73 |
| 95 | 19/2.25 | 1.00 |
| 120 | 37/2.03 | 1.16 |
產品標準：BS6004
